SG50S - Facciata continua strutturale a montanti e traversi

spaccato-800x600-SG50S

La facciata strutturale SG50S utilizza come struttura di base la medesima griglia a montanti e traversi studiata per il sistema SL50S. Il sistema è particolarmente indicato per la costruzione di facciate continue con limitato numero d’aperture; può essere impiegato in soluzione strutturale integrale oppure in soluzione mista, con copertina orizzontale o verticale.

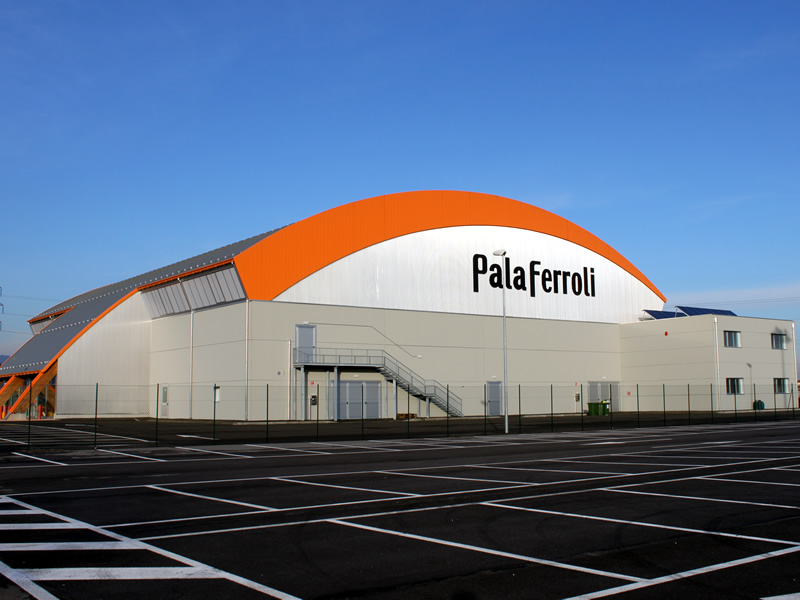

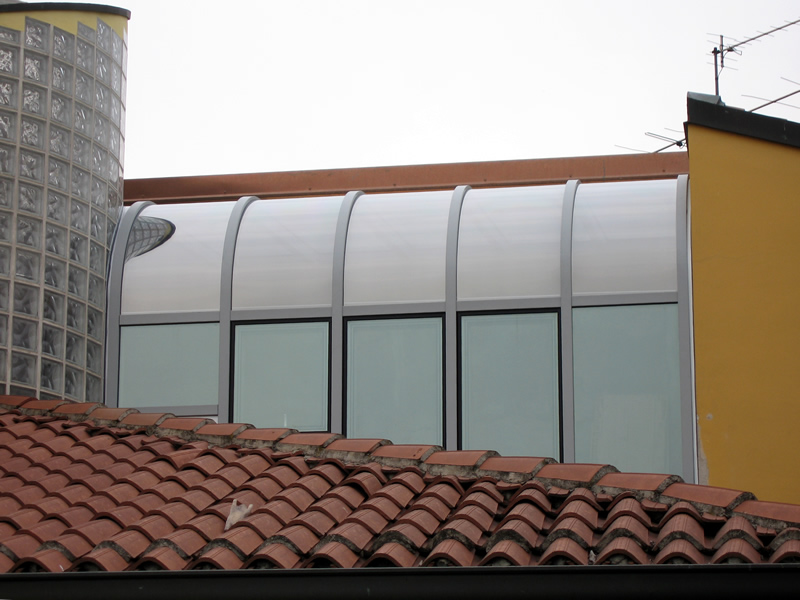

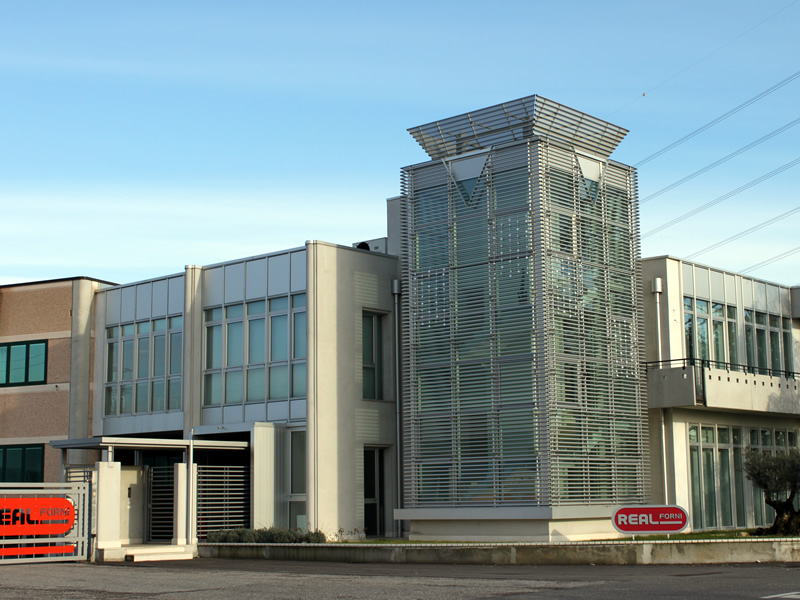

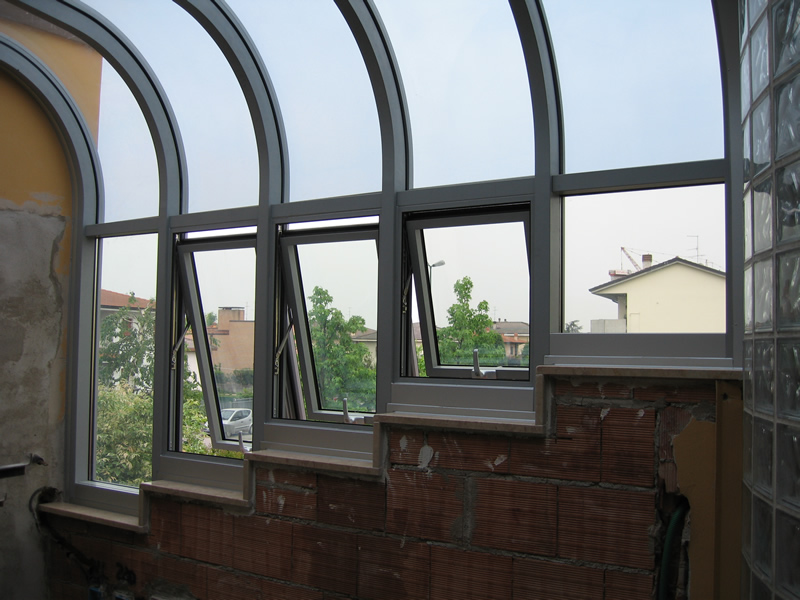

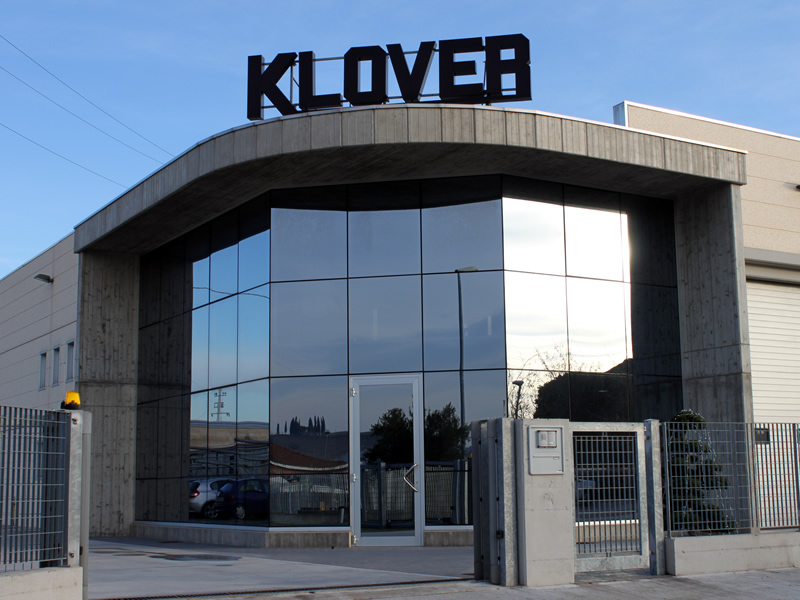

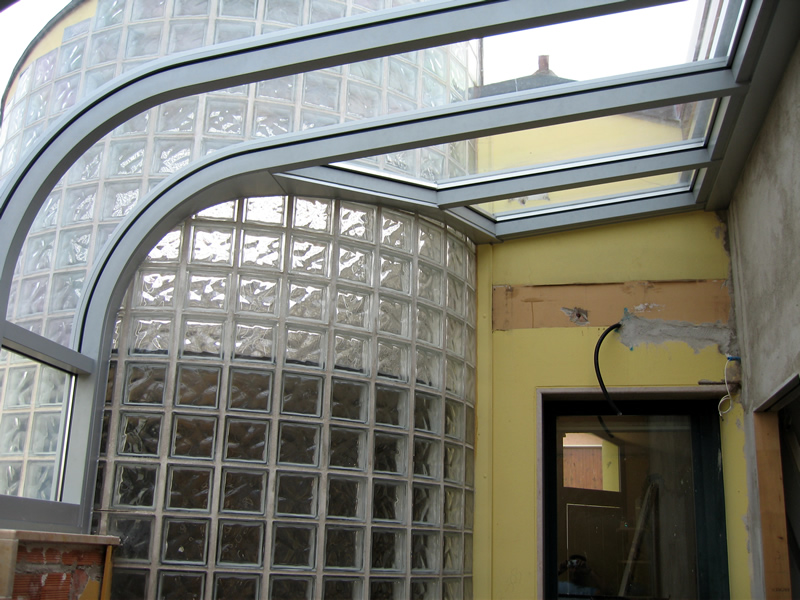

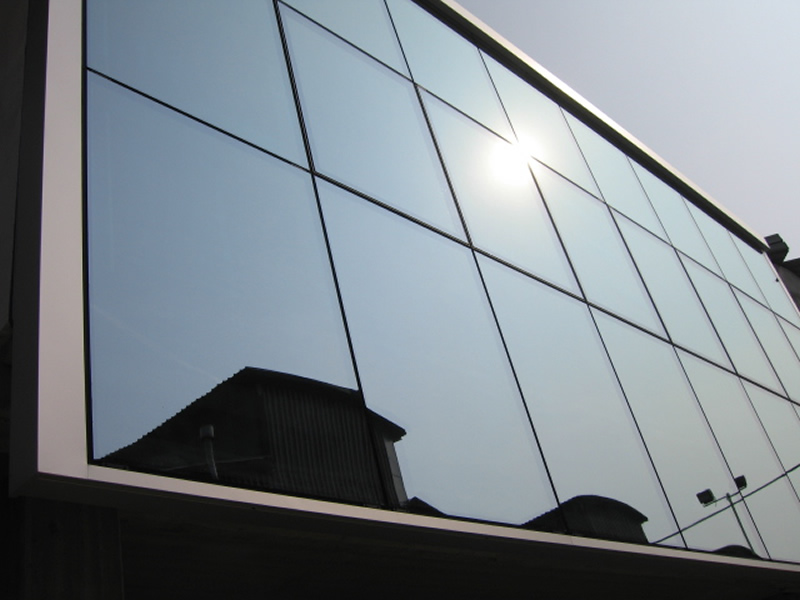

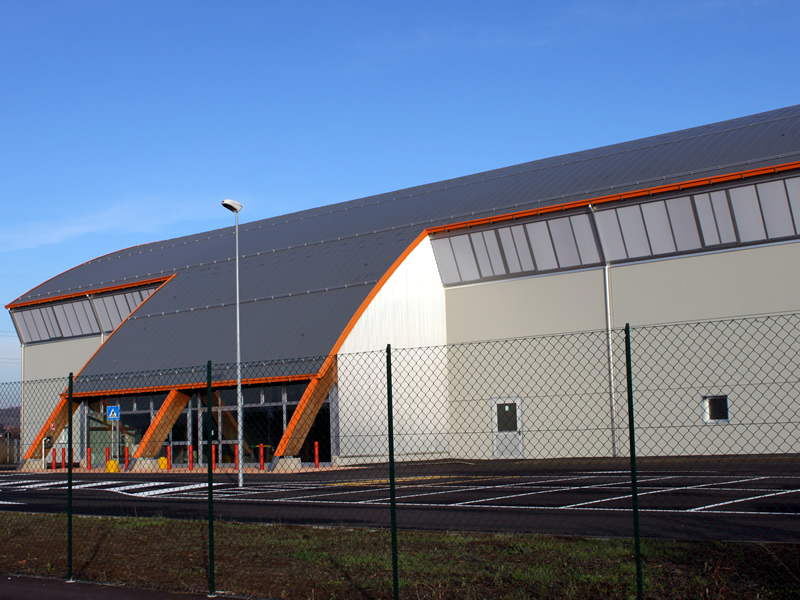

Esempi di applicazione


Scheda Tecnica


PROFILI - profondità profili cassa e ante porte: 56 mm,
- profondità anta finestre e portebalcone: 66 mm
TIPOLOGIE COSTRUTTIVE Finestre ad un’anta, a due o più ante, ad anta-ribalta, porte-balcone,
porte, vasistas, a scorrevole parallelo ed infi ssi monoblocco
VETRAZIONE E TAMPONAMENTI I profi li consentono il montaggio di vetri da 10 a 40 mm
di spessore parte fissa e da 20 a 50 mm parte apribile
PORTATA ANTA-RIBALTA 130 Kg
TRASMITTANZA TERMICA TELAI In accordo alla norma internazionale EN ISO 10077-2 Uf = 2,3-3,2 W/m2K
POTERE FONOISOLANTE Ricavato dalla prova sperimentale secondo lo standard internazionale EN ISO 140-3 Rw = max 46 dB
  prestazioni di base ------> prestazioni elevate
PERMEABILITÀ ALL’ARIA
EN 12207
1 2 3 4
TENUTA ALL’ACQUA
EN 12208
1A 2A 3A 4A 5A 6A 7A 8A 9A E 1200PA
RESISTENZA AL VENTO
Pressione di prova EN 12210
1 2 3 4 5
RESISTENZA AL VENTO
Deflessione
A B C

* Il fondino colorato evidenzia i valori della serie ALUK
